Українська протиповітряна оборона використовує різноманітні системи для забезпечення захисту від російських повітряних цілей. Комплекси ППО класифікуються за дальністю дії та видом, включаючи ЗРК “Бук”, NASAMS, Patriot, а також мобільні вогневі групи та авіацію.
Протиповітряна оборона (ППО) – один з важливих елементів для охорони повітряного простору України від російських повітряних об’єктів, таких як дрони-камікадзе, крилаті та балістичні ракети. Різні види систем ППО мають різну роль, серед яких одні дієві проти безпілотників і літаків, інші – проти крилатих і балістичних ракет. УНН розповідає, які наявні типи ППО, їх призначення, і які їх можливості ураження.
Що таке ППО?
ППО – це протиповітряна оборона, нерідко до цих трьох літер додають ще слово “система” і не просто так, оскільки ППО це саме система протиповітряного захисту, котра охоплює безліч пристроїв виявлення та нейтралізації, з’єднаних між собою.
Комплекс або система ППО являє собою радіолокаційну станцію, яка ідентифікує повітряні цілі, систему управління вогнем, звідки здійснюється стрільба, та саму пускову установку. Отже, одна система ППО може складатися з кількох одиниць техніки.
Будь-який окремий елемент не вирішує завдання захисту, лише у складі комплексу можливо виявити і знищити повітряну ціль. Станція РЛС виявляє ворожу ціль у небі, після того, як ракету або літак противника виявлено, його рух відстежується, щоб встановити напрямок, висоту та швидкість. Ці відомості необхідні для того, щоб сформувати цілевказівку, тобто встановити маршрут польоту своєї зенітної ракети або задати попередження для зенітної гармати.
Існують два основні принципи наведення:
- командне наведення – коли вказівки ракеті, куди рухатися, надходять із землі;
- самонаведення – коли ракета самостійно фіксує ціль і керує своїм рухом.
Види ППО за дальністю та типом
Системи ППО поділяють за дальністю дії, типом, роллю. Наприклад, за відстанню ураження повітряних цілей засоби протиповітряної оборони розрізняються на:
- понад 100 км – великої дальності;
- до 100 км – середньої дальності;
- до 30 км – малої дальності;
- до 10 км – близької дії.
Зокрема, до засобів ураження на малій та ближній дистанції можна зарахувати ЗРК “Стріла-10”, ЗРК “Оса”, 2С6 “Тунгуска”, ЗСУ-23-4, німецькі Gepard, Skyranger, Skynex, британські Stormer HVM, американські AN/TWQ-1 Avenger.
Так, наприклад, ЗСУ-23-4 “Шилка”, котра застосовується в основному для знищення повітряних об’єктів, що летять зі швидкістю до 450 м/с, на відстанях до 2500 м та висотах до 1500 м, а також наземних (надводних) цілей на відстані до 2000 м з місця, з короткої зупинки та в русі, має чотири 23-мм зенітні гармати, а тому відноситься до зенітних самохідних установок.

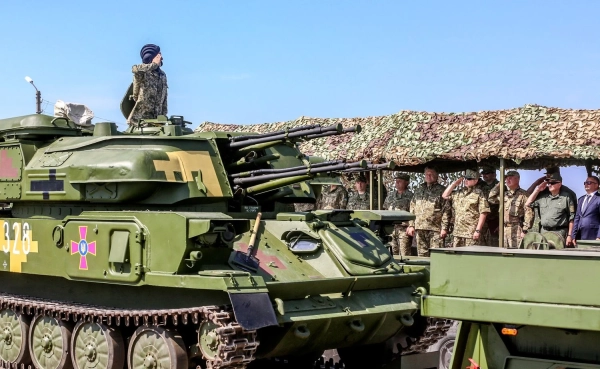

ЗСУ-23-2 “Шилка” на озброєнні ЗСУ
Разом з тим, наприклад, 2С6 “Тунгуска”, котра також призначена для знищення повітряних об’єктів, що летять на невеликій відстані, вже відноситься за видом ураження до зенітно-гарматних ракетних комплексів, адже має на своєму озброєнні дві 30мм автоматичні гармати та 8 керованих ракет, здатних ліквідувати ворожі об’єкти у повітрі.

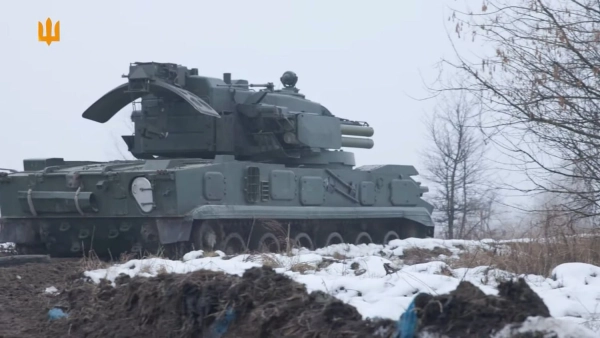

ЗГРК 2С6 “Тунгуска”
До систем ППО можна зарахувати переносні зенітно-ракетні комплекси, що може переноситись і застосовуватись одним або декількома військовослужбовцями. Подібні комплекси призначені для ураження вертольотів і літаків супротивника, що летять низько, а також БПЛА та крилатих ракет.
Так, у листопаді 2024 року солдат Наталія Грабарчук, котра в цивільному житті була вихователем в дитячому садку, знищила крилату ракету з ПЗРК “Ігла” під час масованої атаки рф.
Роль систем середньої дальності – захист важливих об’єктів та угруповань військ, перехоплення літаків, крилатих ракет. Зокрема, на озброєнні України є такі системи, як 9К37 “Бук”, 9К330 “Тор”, NASAMS, IRIS-T SLM, SAMP/T. Такі системи в основному використовують зенітні керовані ракети з радіолокаційним, інфрачервоним, або комбінованим наведенням.
Наприклад, “Бук” має гусеничну базу і призначений для боротьби з маневреними аеродинамічними об’єктами (крилаті ракети, керовані бомби, літаки, гелікоптери, БПЛА, тощо) на малих та середніх висотах, в умовах інтенсивної радіопротидії.

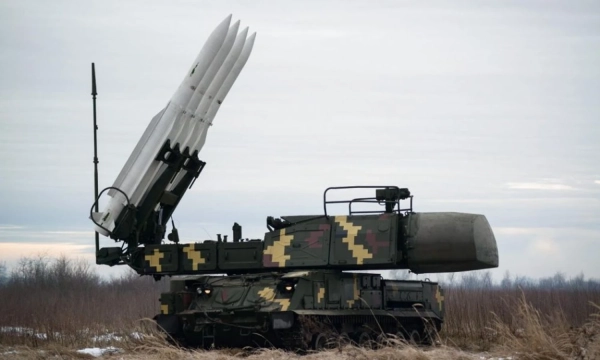

Пускова установка ЗРК “Бук-М1” на озброєнні ЗСУ
Зазначимо, що у 2023 році деякі системи “Бук” переобладнали під застосування американських ракет RIM-7 Sea Sparrow – керована корабельна зенітна ракета малої дальності з напівактивною радіолокаційною головкою самонаведення, розроблена на початку 1960-х на базі ракети класу “повітря – повітря” AIM-7 Sparrow, прийнята на озброєння 1976-го. Це рішення суттєво вплинуло на систему ППО України, адже виробництво зенітних ракет для комплексів ППО “Бук-М1” та “С-300” існує тільки в росії.

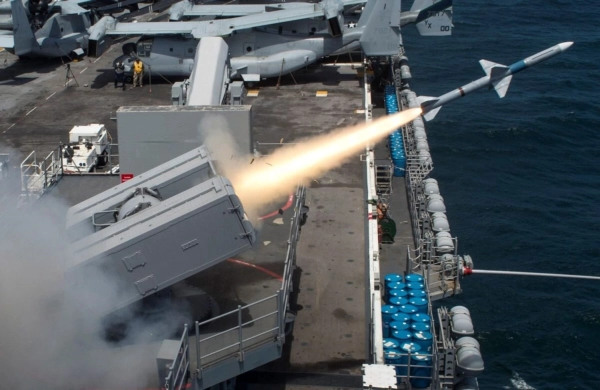

Пуск Sea Sparrow з військового корабля
ЗРК “Тор” також має гусеничну базу і призначений для прикриття важливих адміністративних, економічних і військових об’єктів, перших ешелонів сухопутних військ від ударів протирадіолокаційних і крилатих ракет, дистанційно пілотованих літальних апаратів, керованих авіабомб, літаків і гелікоптерів, в тому числі і виконаних за технологією “стелс”. Може функціонувати як в ручному, за участю операторів, так і повністю автоматичному режимі. При цьому система “Тор” самостійно контролює позначений повітряний простір і самостійно збиває всі повітряні об’єкти, що не ідентифіковані системою “свій-чужий”.
“Тракторні війська” “вкрали” російський ЗРК “Тор” на початку повномасштабного вторгнення
Система NASAMS – це зенітний ракетний комплекс середньої дальності, розробки норвезької компанії Kongsberg та американської Raytheon. Його абревіатура розшифровується як Norwegian Advanced Surface to Air Missile System, тобто “Норвезька вдосконалена ракетна система “земля-повітря”. Цей ЗРК призначений для ураження повітряних цілей на малих та середніх висотах за будь-яких погодних умов.
Основним засобом ураження ЗРК NASAMS є авіаційна ракета класу “повітря-повітря” AIM-120 AMRAAM з активною радіолокаційною головкою самонаведення виробництва американської компанії Raytheon.
ЗРК NASAMS
Захоплення цілі радіолокаційною головкою самонаведення ракети відбувається вже в повітрі на відстані до 20 км від цілі, після чого починається її активне самонаведення. Ракета AMRAAM оснащена уламково-фугасною бойовою частиною спрямованої дії.
Для збільшення живучості комплексу передбачається розосередження пускових установок від пункту управління та РЛС на відстань декількох кілометрів. При цьому зв’язок з установками може бути організований кабельною, волоконно-оптичною або цифровою лінією зв’язку.
Робота ЗРК NASAMS
Системи ППО IRIS-T та SAMP/T мають колісну базу і призначені для протиповітряного захисту механізованих підрозділів, а також протиповітряного прикриття важливих стаціонарних об’єктів від масованого нападу широкого класу повітряних цілей, що включають літаки, крилаті та балістичні ракети.
Зокрема, Україна використовує два види систем комплексів IRIS-T:
- IRIS-T SLS – малий радіус дії, дальність до 12 км, висота до 8 км;
- IRIS-T SLМ – середній радіус дії, дальність до 40 км, висота до 20 км.
Ракети IRIS-T відрізняються великою маневреністю і здатні вражати об’єкти як на зустрічних курсах, так і під час переслідування.

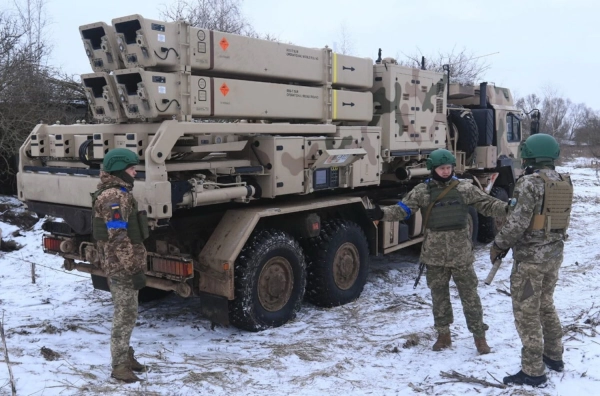

Пускова установка комплексу IRIS-T SLM в Україні
Aster 30 SAMP/T – це французько-італійська система протиповітряної оборони наземного базування, яка була розроблена для протидії високошвидкісним загрозам, таким як тактичні балістичні ракети, а також крилатим ракетам, літакам і БПЛА.

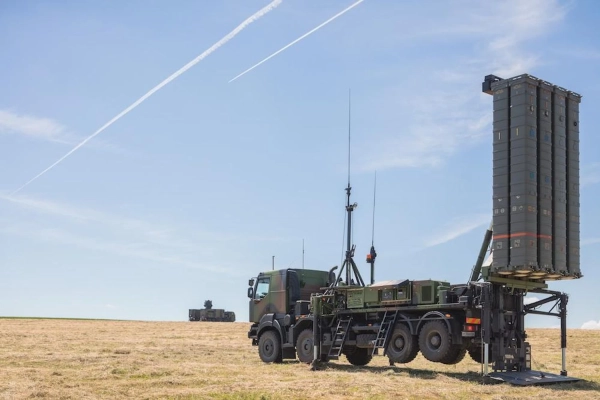

Пускова установка зенітного ракетного комплексу SAMP/T збройних сил Італії
Зазначимо, раніше начальник управління комунікацій командування Повітряних сил Юрій Ігнат інформував, що з цього комплексу було збито російський літак.
SAMP/T збивав Сушку. Але й інші цілі. Є підтверджений літак
– сказав Ігнат.
Системи великого радіусу дії призначені для протиракетної оборони державного рівня, знищення балістичних і аеродинамічних об’єктів. Україна має на своєму озброєнні системи С-300 та Patriot.
С-300 призначена для оборони важливих військових об’єктів, угруповань військ і адміністративно-промислових центрів від ударів всіх типів літаків і вертольотів, крилатих ракет, інших аеродинамічних засобів повітряного нападу, аеробалістичних і балістичних ракет оперативно-тактичного призначення.

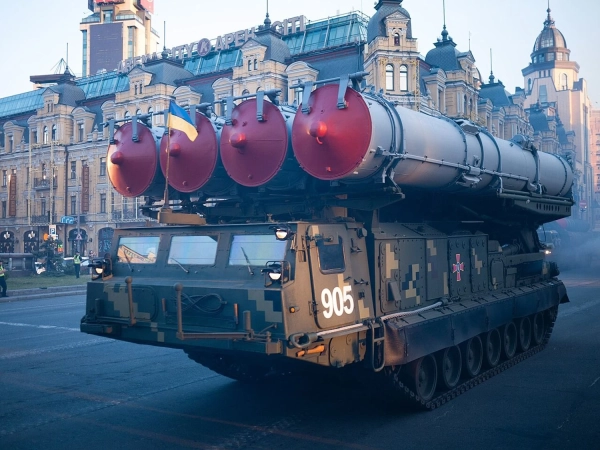

Система С-300В на параді до Дня незалежності України
Patriot – зенітний ракетний комплекс виробництва США. Це одна з найбільш досконалих систем ППО у світі. Призначений для знищення літаків, крилатих та балістичних ракет. Patriot здатний збивати високошвидкісні та складні цілі, забезпечуючи багатошаровий захист для стратегічних об’єктів та великих міст.
Комплекс знищує різні аеродинамічні та балістичні цілі, включно з гіперзвуковими. Ракети Patriot вражають гіперзвукові ракети “Циркон” та “Кинджал”, які розвивають швидкості до 11 000 та до 16 000 км/год відповідно.
Ракети комплексу Patriot (особливо версія PAC-3 MSE) мають високу точність, уражають цілі прямим наведенням, що важливо для захисту від балістичних ракет. Одна батарея Patriot одночасно виявляє до 100 цілей, супроводжує до 8 цілей.

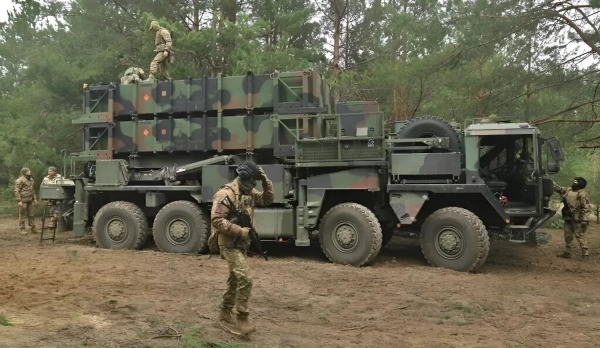

ЗРК Patriot PAC-2 Повітряних сил ЗС України
Авіацію, хоч і не можна віднести до класичних систем ППО, проте у завданнях зі знищення російських повітряних цілей вона відіграє все важливішу роль. Зокрема, у серпні 2024 року українські військові з гелікоптера Мі-8 армійської авіації збили російський ударний безпілотник Shahed-136.
Також у грудні 2024 року, під час масованої атаки рф, український пілот американського винищувача F-16 знищив шість крилатих ракет, дві з них – авіаційною гарматою.
У березні 2025 року винищувач Mirage-2000 збив крилату ракету Х-101 в українському небі під час російської атаки.
Крім того, Україна вдало використовує мобільні вогневі групи для збиття ворожих дронів, адже це набагато дешевше, ніж використовувати зенітні ракети для збиття російських крилатих та балістичних ракет.

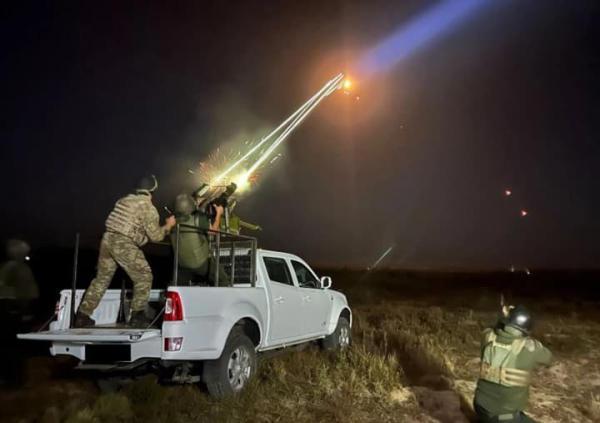

Робота мобільних вогневих груп – на фото можна побачити спарені кулемети “Максима”, який розробили ще у 1883 році.
